IGEL 350c - SATA / NVME

Einbau einer Festplatte

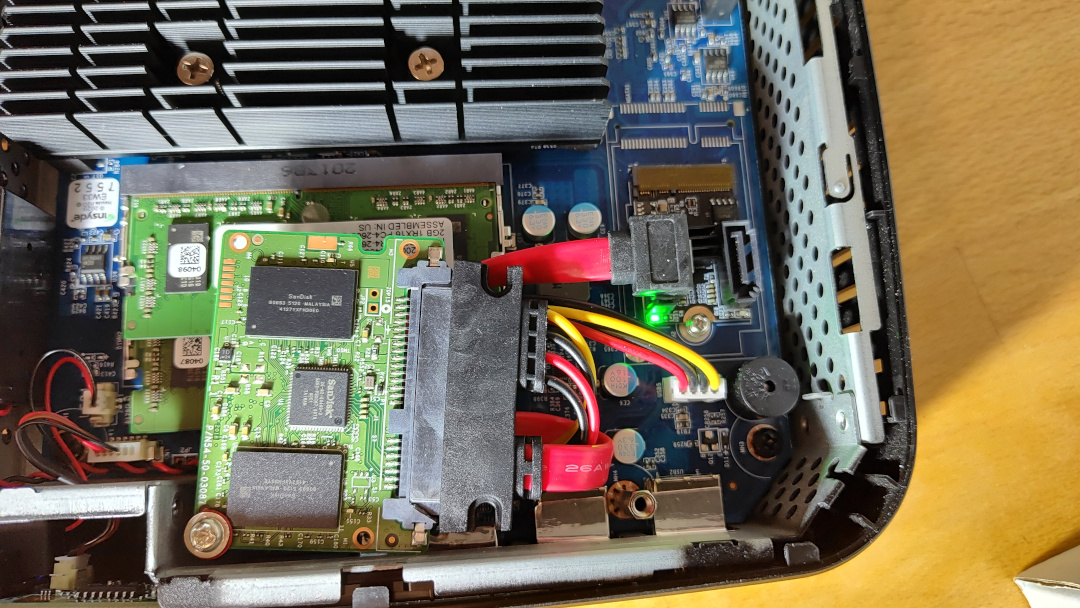

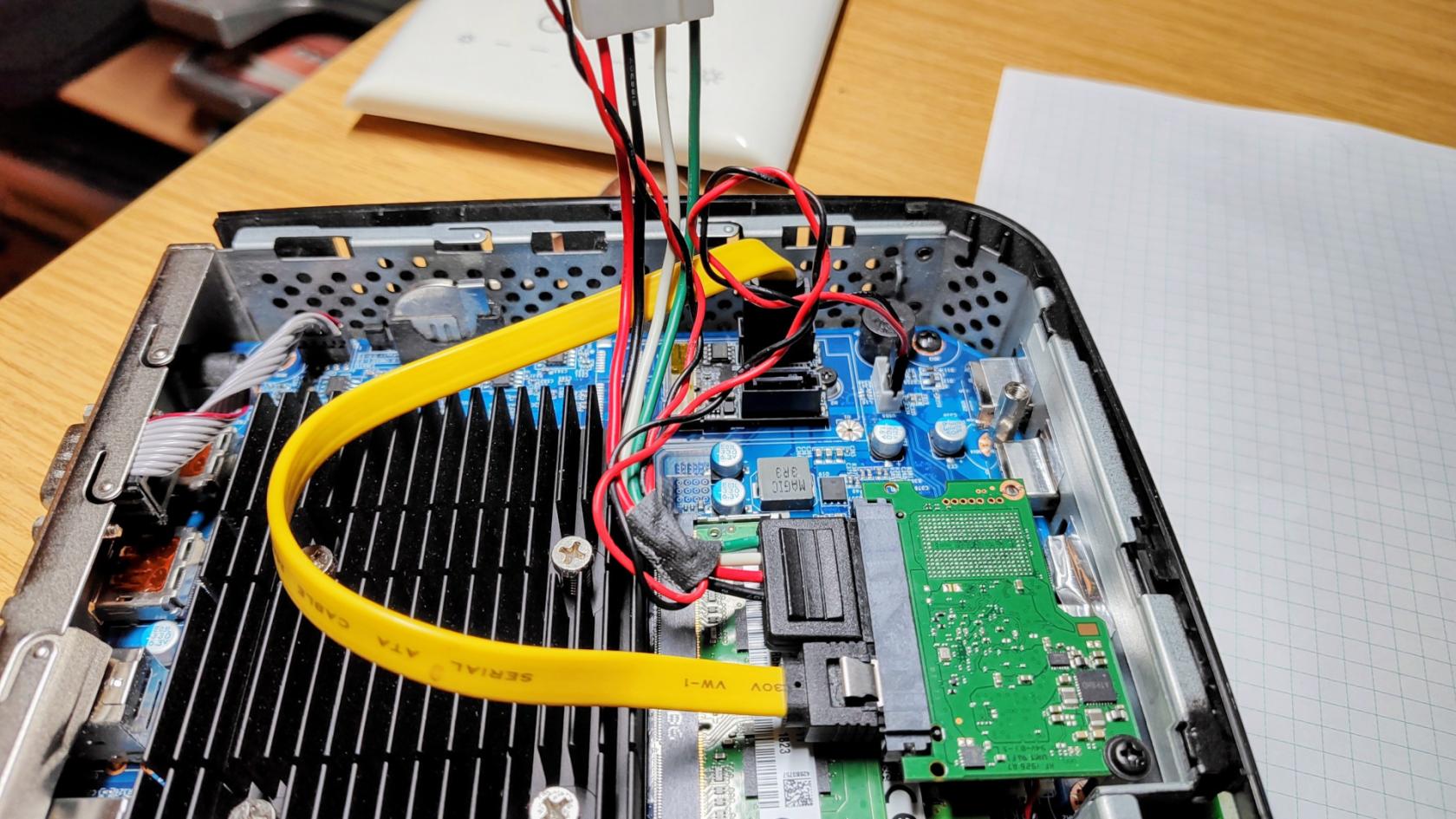

Man kann das WLAN-/BT - Modu ausbauen und mit entsprechenden Adapterkarten den Mini-PCIE-Slot zum Anschluss einer Festplatte verwenden. So lässt sich entweder eine NVME oder SATA Festplatte verbauen. Beim Einbau einer SATA-Festplatte wird, um Platz zu sparen, das nackte Modul verbaut und an einen der freien Pfosten angeschraubt, die für den Kartenleser gedacht sind, der in unseren Geräten allerdings nicht eingebaut ist.

Teile für SATA:

Teile für NVME:

Formfaktor 2230, 2240

 Geschwindigkeitstest SATA 3.0:

/dev/sda:
 Timing O_DIRECT cached reads:   958 MB in  2.00 seconds = 478.59 MB/sec
 Timing O_DIRECT disk reads: 1504 MB in  3.00 seconds = 500.72 MB/sec

Test Schreibgeschwindigkeit 1000 Blöcke a 1MB
1024+0 Datensätze ein
1024+0 Datensätze aus
1073741824 Byte (1,1 GB, 1,0 GiB) kopiert, 2,67673 s, 401 MB/s

2.Test Lesegeschwindigkeit 1000 Blöcke a 1MB
1024+0 Datensätze ein
1024+0 Datensätze aus
1073741824 Byte (1,1 GB, 1,0 GiB) kopiert, 1,95155 s, 550 MB/s

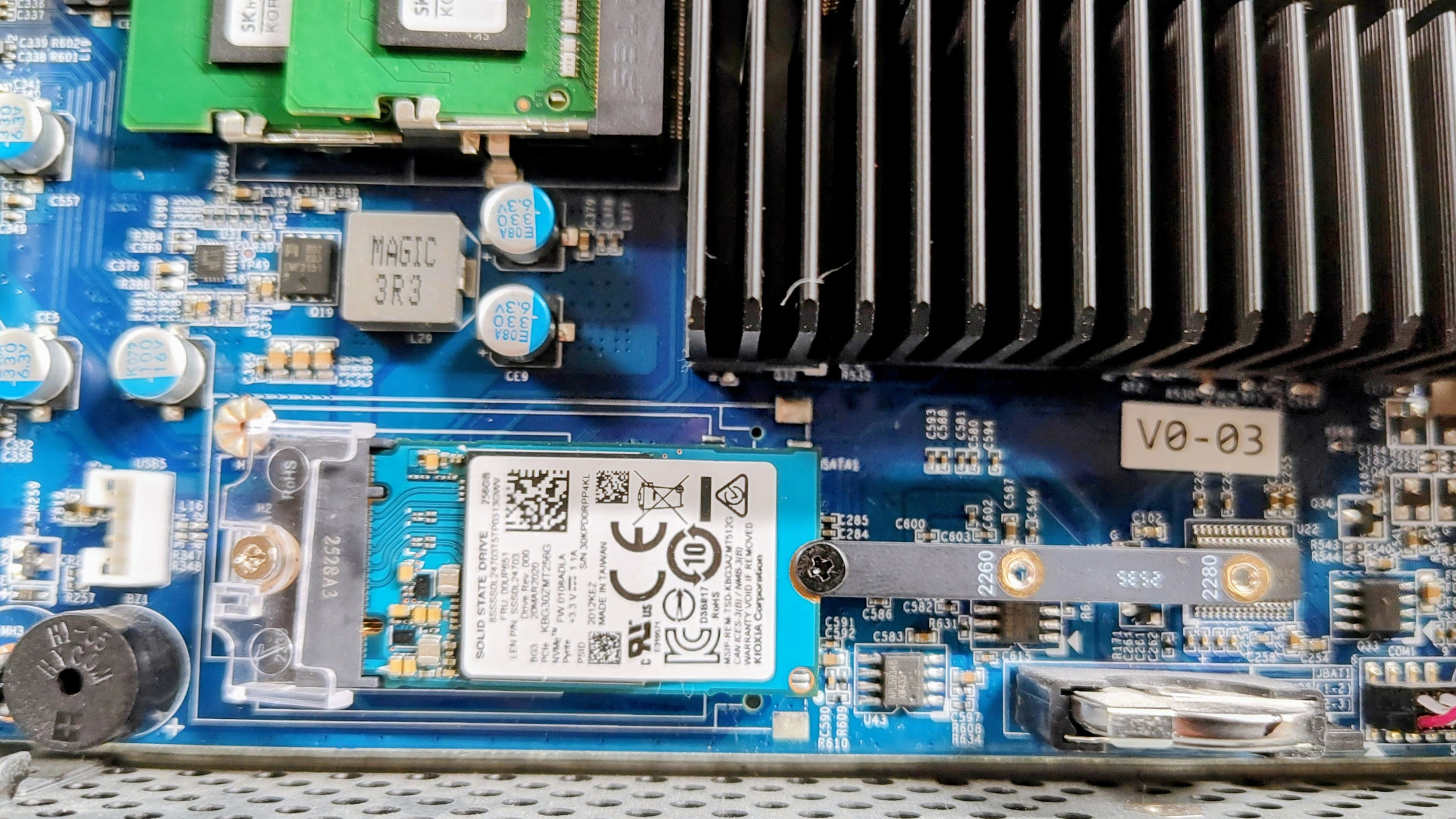

Geschwindigkeitstest NVME:

Test Schreibgeschwindigkeit 1000 Blöcke a 1MB
1024+0 records in
1024+0 records out
1073741824 bytes (1.1 GB, 1.0 GiB) copied, 1.49458 s, 718 MB/s


2.Test Lesegeschwindigkeit 1000 Blöcke a 1MB
1024+0 records in
1024+0 records out
1073741824 bytes (1.1 GB, 1.0 GiB) copied, 1.32354 s, 811 MB/s

Alternativ:
